[Radium Engineering] 追加燃料噴射キット（ポートインジェクションキット） Honda K20C1用

■ 製品概要｜Product Overview

Honda K20C1エンジン搭載車の燃料供給能力を大幅に向上させる、Radium Engineering（ラディウム エンジニアリング）製ポートインジェクションキット（追加燃料噴射キット）です。純正の筒内直噴（DI）システムはそのまま活かしつつ、インテークマニホールドとシリンダーヘッドの間に追加のポートインジェクター用デリバリーパイプ（フューエルレール）を組み込むことで、ハイブースト仕様や大容量インジェクター、E85などのアルコール混合燃料にも対応できる燃料システムを構築できます。

■ 特長｜Features

• 純正の直噴システムを置き換えるのではなく、ポート噴射を追加することで燃料供給能力を補完する設計です。
• E85などアルコール混合燃料にも対応。

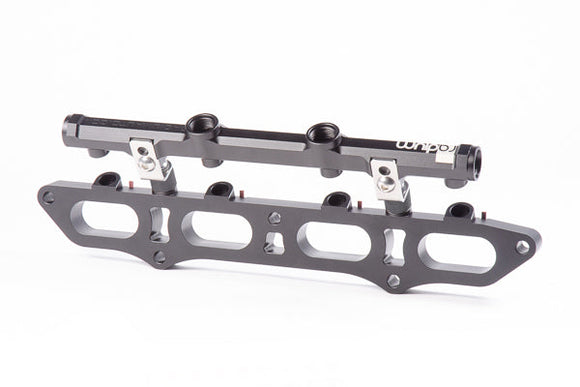

• インテークマニホールドとシリンダーヘッドの間に装着する専用アダプタープレート（PIKアダプタープレート）と、追加インジェクター用のカスタムフューエルレールが付属します。
• フューエルレールは6063アルミの削り出し（CNC）製・レーザーエッチング加工済み。内径は0.63インチ。
• 4ポート全てに8AN ORB（3/4-16 メス）ねじを採用し、統一規格でフィッティングを選定できます。

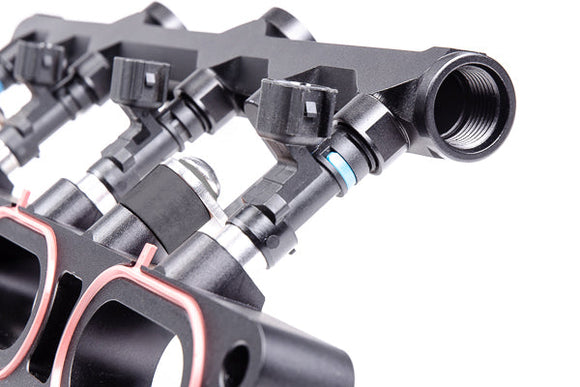

• Injector Dynamics製ID1050-XDS／ID1300-XDS／ID1700-XDS／ID2600-XDSなど、48mmミディアムボディ（上側マウント）・34mmショートボディ（下側マウント）インジェクターに対応（14mmアッパー／ロワーOリングが必要）。
• サーマルアイソレーションスペーサー・ワッシャーが付属し、熱害からインジェクターを保護します。
• インジェクターはインテークポートへ適正な噴射角度で配置されます。

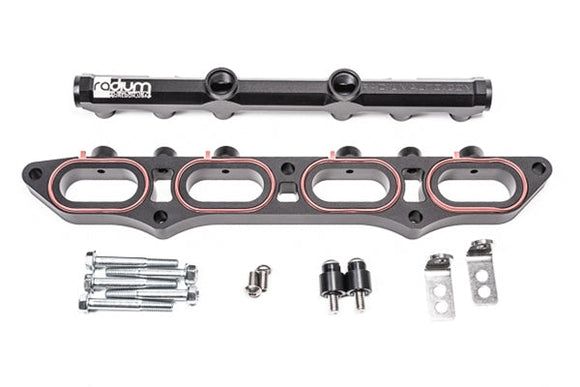

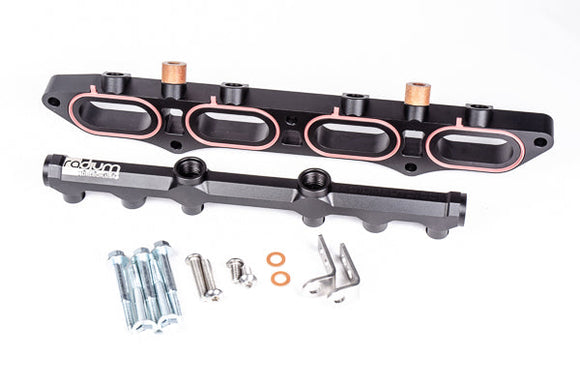

■ 付属品｜Included Items

• PIKアダプタープレート
• カスタムフューエルレール
• フューエルレール取り付け用ハードウェア
• OEM Honda純正ガスケット

■ 取り付け｜Mounting

インテークマニホールドとシリンダーヘッドの間にアダプタープレートを介して装着します。スロットルボディ接続には、専用に加工したスロットルボディパイプの製作、またはオフセット形状のシリコンカプラーが別途必要です。なお、燃料インジェクター本体、フィッティング、ホース類、配線、インジェクターコントローラーは付属しません。別途ご用意ください。

■ 適合車種｜Vehicle Compatibility

• Honda Civic Type-R（FK8）
• Honda Civic Type-R（FL5）
• Acura Integra Type-S（DE5）
• ※いずれもK20C1エンジン搭載車両が対象です。

■ ご注意｜Important Notes

海外（米国）ブランド製品のため、取り付けには専門知識・工具が必要な場合があります。適合や仕様にご不安な点がございましたら、ご購入前にお問い合わせください。本キットの装着には燃料システムに関する専門知識に加え、インジェクターの選定、ECUセッティング、配線加工など高度な作業が必要です。

■ 品番一覧｜Part Numbers

■ Product Overview

This Radium Engineering port injection kit adds significant fueling capability to vehicles equipped with the Honda K20C1 engine. It supplements the factory direct-injection (DI) system rather than replacing it, installing between the intake manifold and cylinder head with an additional port-injector fuel rail. This enables support for high-boost applications, larger injectors, and alcohol-blended fuels such as E85.

■ Features

• Supplements the OEM direct-injection system rather than replacing it, adding port injection fueling capacity.
• Compatible with alcohol mixtures such as E85.
• Includes a dedicated adapter plate (PIK adapter plate) that installs between the intake manifold and cylinder head, plus a custom fuel rail for the additional injectors.
• Fuel rail is CNC-machined from 6063 aluminum with laser etching. Internal bore diameter is 0.63 inches.
• All four ports use 8AN ORB (3/4-16 female) threads for a consistent fitting standard.
• Compatible with Injector Dynamics ID1050-XDS, ID1300-XDS, ID1700-XDS, and ID2600-XDS injectors in both 48mm medium-body (upper mount) and 34mm short-body (lower mount) configurations (requires 14mm upper/lower o-rings).
• Thermal isolation spacers and washers are included to protect injectors from heat soak.
• Injectors are positioned at the correct angle for proper intake port spray.

■ Included Items

• PIK adapter plate
• Custom fuel rail
• Fuel rail mounting hardware
• OEM Honda gaskets

■ Mounting

The adapter plate installs between the intake manifold and cylinder head. A custom-fabricated throttle body pipe or an offset silicone coupler is required for the throttle body connection (not included). Fuel injectors, fittings, hose, wiring, and injector controller are not included and must be sourced separately.

■ Vehicle Compatibility

• Honda Civic Type-R (FK8)
• Honda Civic Type-R (FL5)
• Acura Integra Type-S (DE5)
• All applications use the K20C1 engine.

■ Important Notes

As an imported US-brand product, installation may require specialized knowledge and tools. Please contact us before purchase if you have any questions about fitment or specifications. Installing this kit requires fuel system expertise as well as injector selection, ECU tuning, and wiring work.

■ Part Numbers
