Radium Engineering フューエルレベルスイッチ＆ダイアグノスティックインジケーター

■ 製品概要｜Product Overview
E85を含む主要な燃料に対応するステンレス製フロートスイッチと、その作動状態を視覚的に確認できるLEDダイアグノスティックインジケーターです。Radium製フューエルタンク各種のレベルスイッチポートに対応し、単体はもちろんセットでの導入にも対応します。

■ 特長｜Features

• ステンレス製で、専用フロートによりE85を含む主要な燃料に対応します。フロートの位置変化でスイッチが作動します
• 1/8 NPTポート、24インチ（20AWG）のフライングリード付きです

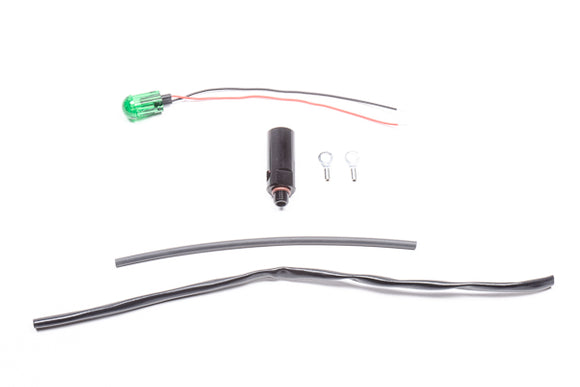

• ダイアグノスティックインジケーターはLEDでスイッチの作動状態を視覚的に表示し、ダッシュボード等への設置が可能です。取付ポートは2AN ORB（5/16インチ-24）です
• プログラマブルなECU入力として使用でき、リフトポンプのON/OFF制御などセーフティ用途にも活用できます
• 20-0519は20-0461（レベルスイッチ）と20-0508（ダイアグノスティックインジケーター）を1つにまとめたキットです

■ 付属品｜Included Items

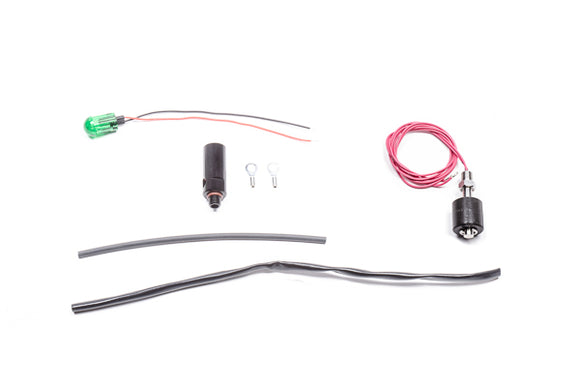

• 20-0519キットには、レベルスイッチ本体、LEDインジケーター、2AN ORB用LEDマウントブラケット、アイレット端子、熱収縮チューブ、保護スリーブが付属します

■ 取り付け｜Mounting

• 複数コンポーネントを重ねて取り付ける場合、パネル厚は0.75インチ以上を確保してください
• LEDアセンブリの配線にははんだ付けが必要です
• 20-0461レベルスイッチを使用するFST、MPFST、MPFST-R、FCST、FCST-Xなどのフューエルタンクに対応します

■ ご注意｜Important Notes

• 本設置前にベンチテストで信号の作動方向を確認してください
• スイッチの極性はEクリップの位置変更とフロートの反転により切り替え可能です
• テーパーねじ部（NPT）にはPTFEシール材を使用してください
• 海外（米国）ブランド製品のため、取り付けには専門知識・工具が必要な場合があります。適合や仕様にご不安な点がございましたら、ご購入前にお問い合わせください。

■ 品番一覧｜Part Numbers

■ Product Overview
A stainless steel float switch compatible with all popular fuel types including E85, paired with an LED diagnostic indicator that provides a visual confirmation of switch activation. Compatible with Radium fuel tank products that use the same level switch port, sold individually or as a combined kit.

■ Features

• Stainless steel construction with a special float that works in all popular fuel types including E85. Switch activates as the float changes position
• 1/8 NPT port with 24in (20AWG) flying leads
• The diagnostic indicator provides a visual LED confirmation of switch activation and can be mounted on a dashboard. Mounting port is 2AN ORB (5/16in-24)
• Can be used as a programmable ECU input, including safety applications such as turning a lift pump ON/OFF
• 20-0519 combines the 20-0461 level switch and 20-0508 diagnostic indicator into a single kit

■ Included Items

• The 20-0519 kit includes the level switch, LED indicator, 2AN ORB LED mounting bracket, eyelet terminals, heat shrink tubing, and abrasion sleeve

■ Mounting

• Minimum panel thickness of 0.75in required when stacking components
• Soldering is required for the LED assembly wiring
• Compatible with FST, MPFST, MPFST-R, FCST, and FCST-X fuel tanks that use the 20-0461 level switch

■ Important Notes

• Check the direction of the signal on a test bench before permanent installation
• Switch polarity can be reversed via E-clip repositioning and flipping the float
• Apply PTFE thread sealant to the tapered NPT threads
• As a genuine imported (US) brand product, installation may require specialized knowledge and tools. If you have any questions about fitment or specifications, please contact us before purchasing.

■ Part Numbers
