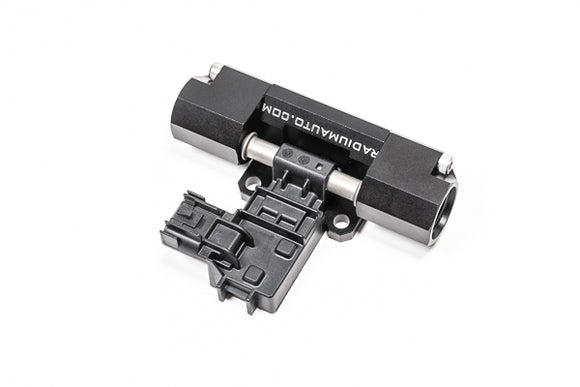

Radium Engineering スプリットフロー フレックス燃料センサーアダプター（10AN）

■ 製品概要｜Product Overview
高流量の燃料ラインにエタノール濃度センサー（フレックス燃料センサー）を組み込むためのスプリットフロー式アダプターです。デュアル通路構造により燃料流量をロスすることなくセンサーを設置でき、フィード・リターンいずれのラインにも使用できます。

■ 特長｜Features

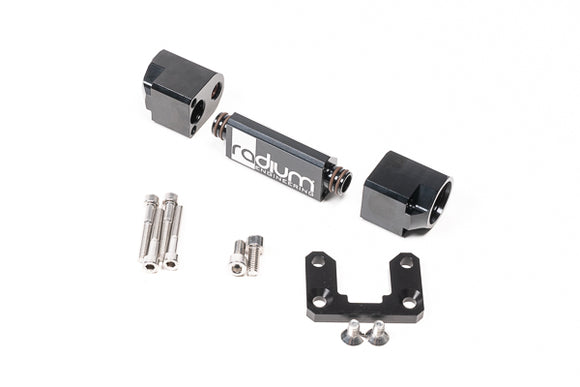

• 削り出し6061ビレットアルミ製4ピース構造、ブラックアノダイズ＋レーザーエッチング仕上げ

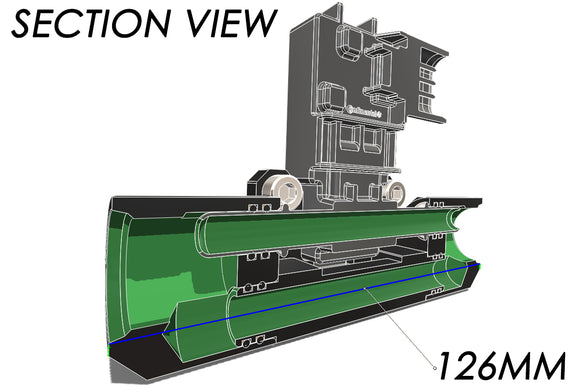

• デュアル通路設計により、センサー設置時も燃料流量をロスしない
• フィードライン・リターンラインいずれにも使用可能
• 10AN相当のメスポートを採用。プライマリー・バックアップ用に計8個のダブルFKM Oリングでシール
• ステンレス製メートルねじハードウェアを使用

■ 適合センサー｜Sensor Compatibility

• GM製フレックス燃料センサー 13577429 / 13507129 に対応（取り付けブラケット付属）。AEM 30-2200/30-2201、ECU Master WHP、MaxxECU 1282、FuelTech、Cobb Tuningキットなど主要アフターマーケットセンサーキットにも対応
• GM製 13577379 / 13577394 はセンサー本体に取り付け穴があるため、付属ブラケットは使用できません。13577394（Haltech HT-011000）は取扱説明書に従い軽微な加工が必要です

■ 配管仕様｜Plumbing

• 10ANメスポートを採用。車両側ホースへ接続する際は、ホースサイズ・タイプに合わせた10AN ORBアダプターフィッティングが別途必要です（フィッティング別売）

■ ご注意｜Important Notes

• 高出力エンジンで複数の燃料ポンプを使用する構成では、最大約10psi程度の圧力損失が生じる場合があります
• 海外（米国）ブランド製品のため、取り付けには専門知識・工具が必要な場合があります。適合や仕様にご不安な点がございましたら、ご購入前にお問い合わせください。

■ 品番一覧｜Part Numbers

■ Product Overview
This device allows implementing an ethanol content (flex fuel) sensor into a high-flow fuel line. The split-flow design has dual passages the fuel can flow through, so there is no loss in fuel flow. It can be used on feed or return fuel lines.

■ Features

• Machined from 6061 billet aluminum in a 4-piece construction, black anodized and laser engraved
• Dual-passage design so sensor installation causes no loss in fuel flow
• Usable on either feed or return fuel lines
• 10AN-equivalent female ports sealed with 8 double FKM O-rings (primary and backup)
• Stainless steel metric hardware

■ Sensor Compatibility

• Compatible with GM P/N 13577429 and 13507129 (mounting bracket included), as well as AEM 30-2200/30-2201, ECU Master WHP, MaxxECU 1282, FuelTech, and Cobb Tuning kits
• GM P/N 13577379 and 13577394 already have their own mounting holes, so the included bracket cannot be used. The 13577394 (Haltech HT-011000) requires minor modification per the instructions

■ Plumbing

• 10AN female ports — adapter fittings matching your hose size/type are required to connect to the vehicle's fuel lines (sold separately)

■ Important Notes

• Expect up to approximately 10psi of pressure drop in high-powered engine configurations running multiple fuel pumps

■ Part Numbers
